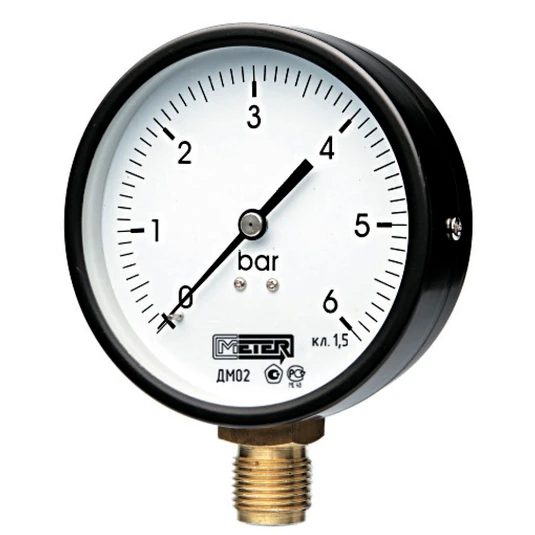

ДМ-02-63-1

ДМ-02-63-1 Метер

Класс точности B

Общетехнический манометр ДМ02 предназначен для измерений избыточного и вакуумметрического давления газообразных и жидких, не сильно вязких и некристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо, а также кислород и ацетилен).

Цена 646 руб.

Получить КП

Характеристики ДМ-02-63-1

Характеристика	Значение
Номинальный диаметр корпуса (НД):	40, 50, 63, 100, 160 мм
Класс точности (по ГОСТ 2405-88):	НД 40,50: 4 НД 63: 2,5 НД 100,160: 1,5
Диапазоны измерений:	от -0,1…160 МПа
Допустимые температуры:	окружающая среда: -40...+60 °С
Измеряемая среда:	max +160 °С (ДМ 02 - номинальный диаметр 100,160) max +120 °С (ДМ 01, ДМ02 - номинальный диаметр 63) max +60 °С (ДМ 02 - номинальный диаметр 40,50)
Влияние температуры:	погрешность показания при отклонении температуры чувствительного элемента от +20 °С: макс. ± 0,5 %/10 °С от диапазона показаний
Рекомендуемые диапазоны:	измерений давления: измеряемое давление до 2/3-х конечного значения шкалы; перегрузке по давлению: кратковременно до 5/4-х конечного значения шкалы
Присоединение:	медный сплав, штуцер снизу
Резьба присоединения:	НД 50,63: (размерность шкалы - МПа, кгс/см2): М12 х 1,5 НД 50,63: (размерность шкалы - бар): G1/4, размер под ключ 14 НД 100,160: (размерность шкалы - МПа, кгс/см2): М20 х 1,5 НД 100,160: (размерность шкалы - бар): G1/2, размер под ключ 22
Измерительный элемент:	трубчатая пружина, медный сплав: ≤ 4 МПа: круговая форма > 4 МПа: винтовая форма
Передаточный механизм:	медный сплав
Циферблат:	алюминий, белого цвета, с ограничительным штифтом, шкала черного цвета
Стрелка:	алюминий, черного цвета
Корпус:	ДМ 02: сталь, черного цвета, (другие варианты исполнения под заказ) ДМ 01: пластик, черного цвета
Стекло:	приборное стекло
Кольцо:	Сталь, черного цвета НД 100, 160: крепление кольца на винтах НД 63: запрессовано
Варианты исполнения:	вакуумметры и мановакуумметры; другие резьбы присоединения; крепежный фланец с тыльной стороны; исполнение для сварочных работ (в т. ч. кислородные) НД50 (класс точности: 4)
